醫用墊片熱合強度、穿刺力和蒸發殘渣的性能檢測

　　墊片是用橡膠、紙或塑料製成，放在兩平麵之間以加強密封，為防止流體泄漏設置在靜密封麵之間的密封材料。當其應用到醫藥行業中，成為直接接觸藥品的材料，其性能將被嚴格要求，接下來，筆者將介紹醫藥行業常用幾款墊片，並根據國家藥品包裝容器（材料）標準的要求，詳細說明熱合強度、穿刺力和蒸發殘渣項目的檢測方法。

一、常見醫用墊片

　　目前，根據材質的不同，應用於醫藥行業用的墊片主要有三種，鋁塑墊片、合成聚異戊二烯墊片和矽橡膠墊片。

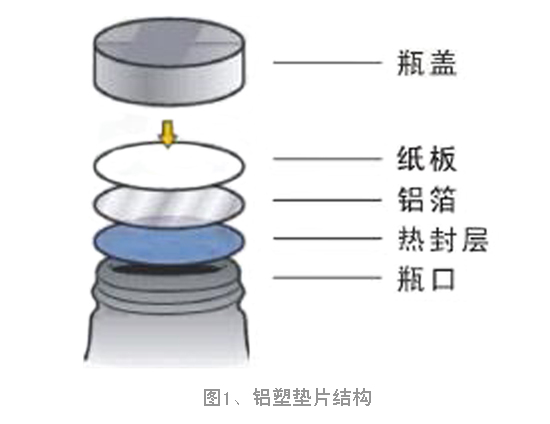

　　所謂鋁塑墊片，是指將鋁塑複合膜與紙板通過膠黏劑粘結而成的墊片（如圖1），這裏的鋁塑複合膜多采用聚酯（PET）、聚丙烯（PP）、聚乙烯（PE）、鋁箔（AL）等材料，依照不同的結構形式複合而成，比如PET/AL/PP、PET/AL/PET、PET/AL/PE等，多用於藥品包裝容器的瓶口密封。PET是聚對苯二甲酸類塑料，屬於中等阻隔性材料，非常挺括，耐藥品性極好，具有極佳的力學性能和印刷適應性，是醫藥材料或包裝中應用最廣泛的外層薄膜。AL是一種阻隔性非常好的材料，不透光、不透濕、不透氣，但機械強度不高，易撕碎、折斷，不能單獨作為包裝材料來使用。由於藥品對氧和水蒸氣的接觸有著極其嚴格的限製，而PET塑料在水氧阻隔性方麵並不出色，通常將AL與PET複合在一起使用，充分發揮其耐高低溫性和高阻隔性等優點。作為封口墊片，最終需熱合在藥品包裝容器的封口上達到密封的目的，而鋁箔材料不具有熱合性，因而複合膜的內層應為可熱合的材料，一般PE材質藥瓶封口墊片中的鋁塑複合膜材質為PET/AL/PE，PP瓶的鋁塑複合膜材質為PET/AL/PP，PET瓶的鋁塑複合膜材質為PET/AL/PET。

　　除了鋁塑墊片，橡膠墊片是另一類常見的墊片類型，用於輸液容器、注射器、口服製劑容器中。其所用橡膠多為合成橡膠，如有“天然合成橡膠”之稱的合成聚異戊二烯橡膠、丁基橡膠和矽橡膠等。合成聚異戊二烯橡膠具有與天然橡膠相似的化學組成、立體結構和力學性能，其回彈性、基本粘性等性能與天然橡膠不相上下，是合成橡膠中最優的橡膠之一。除此之外，矽橡膠也是其中的佼佼者。這種材料無毒無味、耐高低溫、回彈性佳，化學穩定性好，這些優異的特性使得矽橡膠在現代醫學中發揮了重要的作用。

二、重點性能及測試方法

(一)  熱合強度

　　對於藥用塑料包裝容器，在生產過程中通常采用熱合的方式將鋁塑墊片密封到容器口，熱合就是利用外界的各種條件（如電加熱、高頻電壓及超聲波等）使墊片的鋁塑複合膜受熱變為粘流狀態，借助一定的壓力，使墊片鋁塑膜與塑料容器口合為一體，冷卻後二者保持了一定的強度。為了保證藥品包裝容器在運輸、貯存和銷售過程中承受一定的外力，降低破裂泄漏的發生，減少氧氣和水蒸氣的大量滲透，要求鋁塑墊片封口後具有足夠的強度，通常采用熱合強度這一指標進行檢測和衡量，國家藥品包裝容器標準中《YBB00212004藥品包裝用鋁塑封口墊片通則》做了詳細規定，測試過程如下：

　　取PET/AL/PP材質的墊片材料6片，在其中部各裁切出15mm寬的試樣，分別熱封在與之配套使用的PP材質藥品容器口上。冷卻後，將熱合後的墊片預剝開一部分，並夾持在XLW（PC）智能電子拉力機的上夾具上，同時將容器固定在下夾具上。設置儀器參數，以200mm/min的速度進行剝離。分別測定6次，最終結果取6次數據的算數平均值，要求不得低於7N/15mm。

(二)  穿刺力

　　應用於輸液容器組合蓋或注射器中的醫用墊片，多為橡膠材質，如合成聚異戊二烯橡膠、矽橡膠等，應當具有一定穿刺性，防止因阻力太大注射針不易穿刺或導致針頭斷裂，發生意外傷害。穿刺力是墊片穿刺性的力值表征，是指在穿刺試驗中，穿刺器刺透被測材料的最大力值，是評估被測材料抗硬物刺穿的能力。目前，我國國家藥品包裝容器（材料）標準中對穿刺力的測試方法和要求已有相關規定，如《YBB00232004藥用合成聚異戊二烯墊片》、《YBB00322004注射劑用膠囊、墊片穿刺力測定法》等。具體如下：

　　首先對墊片進行預處理。取10個被測墊片，放入高壓蒸汽消毒器中，在121℃±2℃下保持30min，取出，冷卻至室溫。將處理過的墊片置入墊片支撐裝置中。該裝置是帶有墊片夾持器的鋼瓶，能固定墊片被刺穿時不被刺入瓶內。將金屬穿刺器置於MED-01醫藥包裝性能測試儀上，以200mm/min的速度對墊片標記處進行垂直穿刺，，記錄刺穿墊片的最大力值。剩餘9個被測墊片均重複此項操作，取平均值作為測試結果。《YBB00232004藥用合成聚異戊二烯墊片》規定，平均值不得超過75N，最大值不得超過80N為合格。

(三)  蒸發殘渣

　　醫藥包裝分為外包裝係統與內包裝係統，內包裝係統即直接與藥品接觸的包裝，如醫用墊片、注射劑瓶、輸液袋、鋁塑泡罩等，將伴隨藥品的生產、流通、貯存和銷售全過程。這些包裝材料多為塑料、玻璃、橡膠、金屬等，在與藥品長期接觸中其組分可能會被藥品浸出，或與藥品成分發生作用，例如材料中的溶劑、添加劑、有害金屬會慢慢析出釋放、細微材料顆粒沉澱、材料對藥液的吸附等，從而影響藥品的質量，對人體形成潛在的隱患。因此，這類與藥品直接接觸的包裝材料需要重視溶出物的檢測，測試項目包括蒸發殘渣、易氧化物和重金屬。下麵，著重介紹醫用墊片的蒸發殘渣項目的測試方法。

　　根據國家藥品包裝容器（材料）標準中《YBB00212004藥品包裝用鋁塑封口墊片通則》（下文簡稱標準1）、《YBB00232004藥用合成聚異戊二烯墊片》（下文簡稱標準2）、《YBB00222004口服製劑用矽橡膠膠塞、墊片》（下文簡稱標準3）的規定，鋁塑封口墊片和用於輸液容器、注射容器等的橡膠墊片都需要檢測蒸發殘渣（即不揮發物）項目，但具體測試方式存在一定的差異：

1、製備供試液。

　　通用方法是取適量樣品，將其分割為等麵積的小塊，置入錐形瓶中，加入試驗用溶劑後浸泡一定時間，製成供試液，同時製備空白液備用。三種標準采用了同樣的製備思路，但在待浸泡樣品狀態、試驗溶劑和製備過程方麵略有不同。

　　1)     待浸泡樣品狀態。標準1的應用對象為鋁塑封口墊片，因該類墊片直接接觸藥品的部位為鋁塑複合膜，因此浸泡樣品的取樣對象為墊片所用的鋁塑複合膜，應分別取表麵積600cm²（分割為長3cm、寬0.3cm的小片）三份置入錐形瓶中。標準2和標準3的應用對象皆為橡膠墊片，但標準2規定了待浸泡樣品的尺寸為表麵積200 cm²，而標準3僅要求樣品分割為長、寬、高均小於1cm的小塊，重25克。

　　2)     試驗溶劑。標準1采用了水（70℃±2℃）、65%乙醇（70℃±2℃）、正己烷（58℃±2℃）各200ml，目的用於模擬被測材料在使用過程中接觸水、酒精類、油脂類等藥品時可能析出的化學物質量的指標。而標準2和標準3僅采用水為試驗溶劑。

　　3)     製備過程。標準1要求將裝有待浸泡樣品的錐形瓶加入三種試驗溶劑各200ml浸泡2小時後取出，冷卻至室溫，並用同批試驗用溶劑補充至原體積作為供試液。標準2的製備過程更為複雜：先將待浸泡樣品置入燒杯中，加入400ml水浸沒，煮沸5min，放冷，用水衝洗，每次用400ml，共衝洗5次。後移入錐形瓶中，加水400ml，置於高壓滅菌器中，升溫至121℃±2℃，保持30min，後冷卻至室溫移出即為供試液。標準3的製備過程最為簡單：將待浸泡樣品加500ml水，加熱回流5小時，冷卻至室溫後，傾出浸出液即為供試液。

2、蒸發殘渣測試。

　　這一環節，三種標準的測試方法幾近相似：取供試液與空白液各100ml置於已恒重的蒸發皿中，水浴蒸幹，在105℃幹燥至恒重，水中不揮發物殘渣與其空白液中殘渣之差不得超過一定數值。需要注意的是，三種標準對於差值的規定有所不同，標準1為30mg，而標準2和標準3則為4mg。

　　實際測試中，“水浴蒸幹後幹燥至恒重”的環節看似簡單，實為耗時耗力的工作。若采用手動測試方法，需要將在水浴上蒸幹的供試液移至恒溫烘箱幹燥2小時，取出幹燥0.5小時候再稱量。而後再次放入恒溫烘箱幹燥1小時，冷卻0.5小時後稱量，如此重複烘幹稱量，直至恒重。這般手動測試過程，除了長時間占用試驗者的時間外，供試液在蒸發、冷卻和稱重時的環境條件、恒重判定條件等隨機誤差的影響，都會使測試結果的重複性較差，難以獲得非常準確的數據。因此，建議采用自動化儀器替代手動測試，減少烘幹、幹燥、稱重等試驗過程中的人為誤差，精確測試結果，例如LabthinkMD传媒视频的ERT-01蒸發殘渣恒重儀，既具有出色的測試精度（可達0.3mg），同時可一次性測試1-8件試樣，測試效率大大提高，並使得空白試驗與測試樣品在同一條件下檢測，增加了檢測結果的準確性。

三、結語

　　隨著醫用包裝和醫療器械的創新發展，墊片越來越多的應用到醫用行業。根據國家藥品包裝容器（材料）標準的規定，理想的醫用墊片應該在外觀、熱合強度、穿刺力、穿刺落屑、高溫分離性能、溶出物等方麵達到一定標準，其中墊片的熱合強度關係到藥品容器封口的密封性、穿刺力是墊片耐注射針刺穿的性能表征、而蒸發殘渣則反映了墊片材料向藥品遷移的情況，相關上下遊企業應多加重視，加強對這些項目的日常檢測。
