GB 10006與ASTM D 1894塑料薄膜摩擦係數測定方法的比較

　　目前，薄膜、複合膜在機械技術的飛速發展下實現了自動化包裝，伴隨效能大幅提高的同時，質量問題愈加凸顯。包裝薄膜拉斷、打滑，進而導致包裝線斷流的事件時有發生，給包裝生產、印刷企業造成了巨額經濟損失。其主要原因在於企業對塑料薄膜的摩擦係數沒有做到合理的控製。

1 塑料薄膜的摩擦係數

　　 摩擦係數是對兩個接觸表麵摩擦力的一種量度。在微觀世界中，材料表麵是凹凸不平的，當兩種材料相互接觸時，真正接觸的隻有凸處，凸處原子緊密接觸，形成很強的相互作用力。當接觸麵發生相對移動時，這種作用力將被硬性剪切，兩接觸麵凸處相互碰撞而發生斷裂、磨損，形成對物體運動的阻礙，而平行於接觸麵、破壞凸處的剪切力，即為摩擦力。摩擦力包括靜摩擦力和動摩擦力。靜摩擦力是兩接觸表麵在相對移動開始時的最大阻力，其與垂直於物體接觸麵的力之比就是靜摩擦係數；動摩擦力是兩接觸表麵以一定速度相對移動時的阻力，其與垂直於物體接觸麵的力之比就是動摩擦係數。

　　在實際包裝中的摩擦力常常既是拖動力又是阻力，因此必須有效地控製摩擦係數的大小，使它在適當的範圍內。包裝機運轉過程中，一般要求薄膜內層摩擦係數比較小，但不能過小，否則可能引起製袋成型時疊料不穩定而產生錯邊；而薄膜外層與包裝機拖動金屬麵摩擦係數需適中，太大會引起包裝過程中阻力過大致使材料拉伸變形，太小可能又會引起拖動機構打滑造成電眼跟蹤和切斷定位不準。

　　對此，通常在薄膜中加入爽滑劑控製薄膜表麵的摩擦係數^[1]。爽滑劑為有機物，作用是在塑料薄膜表麵“鋪”上一層潤滑油，使其表麵的摩擦係數下降到需要的程度或數值，包括內爽滑劑和外爽滑劑兩類。內爽滑劑能促進聚合物大分子鏈或鏈段相對運動，從而改善物料流動性；外爽滑劑則是與聚合物基團相容性差的極性有機化學品，在聚合物鏈的布朗運動作用下，這些分子遷移到薄膜表麵形成一層油性表麵，從而起到改善薄膜表麵性能的爽滑作用並降低材料表麵的摩擦係數。通常所有的潤滑劑都兼具有兩方麵的功能^[2]。

　　當包裝製成後，軟包生產企業經常遇到下遊使用單位關於包裝袋開口性差的反饋：製好的包裝袋開口發生粘連，當填充內容物時，包裝袋開口難以“在規定的時間內開啟到需要的程度”，影響裝填工序的正常運轉。這裏不僅涉及到摩擦係數，還涉及薄膜粘連性的問題。粘連，是塑料薄膜接觸層之間的一種粘著現象，通常是由兩種情況引起的：極端光滑的薄膜表麵緊密接觸且幾乎完全隔絕空氣；壓力溫度引起的薄膜接觸表麵粘融。針對該問題，抗粘連劑被研發出來並作為添加劑投入薄膜生產中，作用是將薄膜的表麵從原來的極端光滑的狀態轉變成凹凸不平的狀態，當兩片薄膜靠近時，實際接觸麵積被大大降低，從而消除了彼此粘連的可能性，表麵的摩擦係數也相應變化。

　　除了人為的加入添加劑調節薄膜的摩擦係數，薄膜的加工、包裝、應用過程的環境溫度也會造成薄膜表麵摩擦係數的上下波動。通常情況下，自動包裝機成型裝置的表麵溫度高於50℃，在這種高溫環境下，部分薄膜的摩擦係數會表現出上升的趨勢，一方麵由薄膜自身的特性所決定，另一方麵是添加的爽滑劑接近熔點而變的粘結的緣故。

2 塑料薄膜的摩擦係數測定方法

　　摩擦係數的合適與否不僅會影響薄膜的生產與加工，也會對包裝的開口性產生影響，因此是塑料薄膜的基礎檢測項目之一。目前，對於薄膜摩擦係數的檢測方法以GB 10006-1988與ASTM D 1894為主，二者均采用“兩試驗表麵平放在一起，在一定的接觸壓力下，根據促使兩表麵相對移動的力值測算摩擦係數”的原理，同時又因標準製定的背景不同，部分檢測事項的具有一定的差異，下麵將從試驗裝置、試樣製備、摩擦係數測定三方麵進行對比介紹。

2.1試驗裝置

2.1.1 滑塊

　　一種金屬塊，應具有覆蓋橡膠、泡沫等彈性材料的正方形底麵，避免粘貼試樣使其產生壓紋。對於滑塊尺寸和重量，兩項標準分別作了不同的規定：GB 10006要求滑塊底麵邊長63mm，麵積40cm²，包括試樣在內的滑塊總質量為200±2g；而ASTM D 1894的規定略加詳細，底邊邊長延長了0.5mm，對厚度也做了基本的描述，約6mm。

2.1.2水平試驗台

　　水平試驗台是承載試樣與滑塊的平台。由於滑塊為金屬材質，當其與磁場有相對運動或處在變化磁場中，會發生磁阻尼現象，滑塊在非鐵磁質良導體上運動時受的阻力除動摩擦力外，還有磁阻力。因此為了保證測試結果的準確性，GB 10006要求水平試驗台由非磁性材料構成，且表麵平滑。ASTM D 1894除了此要求外，提出了一種高於23℃試驗條件下的摩擦係數測定水平試驗台裝置的要求：水平試驗台需要安裝加熱元件，並有覆蓋裝置使平麵在滑塊運動過程中始終保持在所需溫度的±2℃的範圍內。

2.1.3 驅動機構

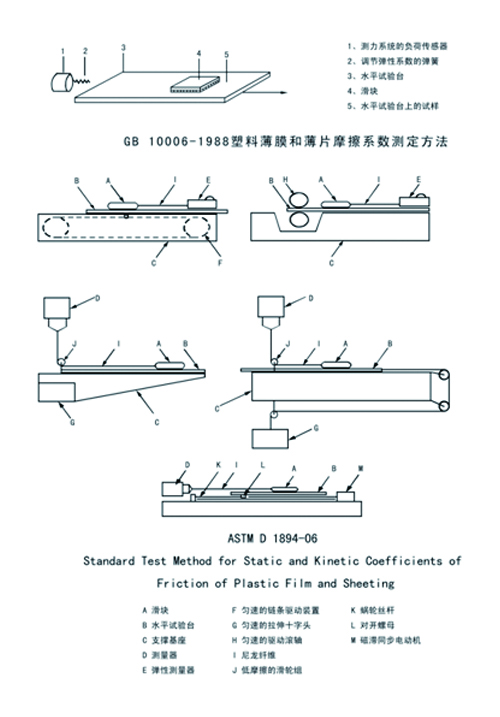

　　驅動機構是促使兩試驗表麵發生相對移動的裝置，依據兩標準提供的兩種相對移動形式：滑塊靜止、水平試驗台移動和水平試驗台靜止、滑塊移動，驅動機構的設計可任選其一。圖1為GB 10006和ASTM D 1894就水平試驗台運動裝置的示意圖，展示了多種動力驅動形式：鏈條驅動、滾軸驅動、電機驅動等。設計中，驅動機構應無振動，同時在整個移動過程中需保持勻速，GB 10006要求速度為100±10mm/min，ASTM D 1894則為150±30mm/min，這是測試時需要注意的一點。

圖1 GB 10006和ASTM D 1894水平試驗台運動裝置示意圖

2.1.4 測力係統

　　測力係統，即摩擦力的測定器，一般采用負荷傳感器。GB 10006要求整個測力係統的總誤差應小於±2%，而且在測力係統一側安裝調節彈性係數的彈簧，用於動靜摩擦力測試時將測力係統的彈性係數調節到2±1N/cm。若滑粘情況下測試動摩擦力時，則應取下彈簧。而在ASTM D 1894中沒有關於彈簧的規定。

2.2 試樣製備

　　首先，試樣應具備良好的狀態。平整，無皺紋、翹曲，以及無任何可能改變摩擦性質的傷痕，邊緣圓滑是試樣的基本要求，同時表麵應無灰塵、指紋等外來物質。其次，試樣裁取的時候應注意正反麵和方向。一般試樣的長度方向（即試驗方向）與樣品的機械方向平行。第三，試樣的尺寸需根據參考標準和樣品厚度而定。GB 10006適用於厚度在0.2mm以下的塑料薄膜和薄片，在這一前提下，每次試驗至少需要3對試樣，每對試樣長20cm，寬8cm，若樣品較厚或剛性較大，需用雙麵膠將其中一個試樣固定到滑塊底麵，此時該試樣尺寸應與滑塊底麵尺寸一致。ASTM D 1894規定每對試樣中，粘附在水平試驗台上的試樣長250cm，寬13cm。粘附在滑塊上的試樣，若試樣厚度不超過0.254mm，應裁切為12cm長的正方形試樣；若試樣厚度厚於0.254mm，應裁切為6.35cm長的正方形試樣。

2.3 摩擦係數測定

2.3.1 試樣固定

　　將一個試樣的試驗表麵朝上，平整的固定在試驗台上，並與試驗台的長度方向平行。另一試樣的試驗表麵朝下，用膠帶在滑塊前沿和上表麵固定試樣使之包住滑塊。若試樣較厚，取的為方形試樣，則需用雙麵膠固定滑塊底麵和試樣非試驗麵。

2.3.2 兩試樣相對移動

　　將粘附試樣的滑塊用鋼絲與傳感器連接（ASTM D 1894使用尼龍絲代替鋼絲），將滑塊無衝擊的放在另一個試樣中央，並使兩試樣的試驗方向與滑動方向平行且測力係統恰好不受力。兩試樣接觸後保持15s。啟動儀器使兩試樣以標準規定的速度相對移動。力的第一個峰值為靜摩擦力F_s，兩試樣相對移動6 cm（ASTM D 1894規定為13cm）內的力的平均值(不包括靜摩擦力)為動摩擦力F_d。

2.3.3 公式計算

　　根據公式（1）和（2）測算出試樣的動靜摩擦係數。

注：μ_s ——靜摩擦係數；μ_d——動摩擦係數；F_s——靜摩擦力，N；F_d——動摩擦力，N；F_p——法向力，即垂直於接觸麵的力，N；

2.3.4 各材料摩擦係數測定結果

　　根據上述方法，針對各類薄膜的內表麵與外表麵的動靜摩擦係數進行了測試，結果見表1。可為讀者提供一定的參考。

表1 各類薄膜試樣內表麵-外表麵動靜摩擦係數測試結果

3 薄膜摩擦係數測定儀器的選擇

　　隨著測量儀器的機械化發展，如今薄膜的摩擦係數測試主要采用自動化的電子儀器完成。根據上述分析，由於不同標準所規定的測試參數具有一定的差異，因此選擇測試儀器的時候需要注意以下三點：（1）水平試驗台必須采用非磁性材料製作，並且保證水平及光滑；（2）試驗速度等參數應能滿足所參考標準要求，宜選擇符合GB、ISO、ASTM多種標準的試驗儀器；（3）應能實現加溫試驗功能，對於解決包裝線高溫環境下薄膜摩擦係數的實際問題具有指導意義。在此基礎上，包裝加工企業應建立一套依托成熟檢測儀器的薄膜來料檢驗、生產線實時監測和成品質量抽檢全方位質量控製體係，實現現代化的包裝薄膜質量監控。

參考文獻

[1]唐翔, 李大綱, 章育駿. 紙／鋁／塑複合軟包裝材料摩擦係數的分析[J]. 包裝工程, 2006, 27(1):7-9.

[2]陳廣忠. BOPP薄膜摩擦係數的研究[J]. 國外塑料, 2009, 27(3):62-63.

[3]GB 10006-1988, 塑料薄膜和薄片摩擦係數測定方法[S].

[4]ASTM D1894-06, Standard Test Method for Static and Kinetic Coefficients of Frictionof Plastic Film and Sheeting[S].
