鍍鋁類薄膜裝夾方式對阻濕性結果的影響研究

1、概述

　　鍍鋁類薄膜是采用真空鍍鋁等特殊工藝在塑料薄膜表麵鍍上一層極薄的氧化鋁而形成的一種軟塑包裝材料。常見的鍍鋁膜有PET鍍鋁膜（VMPET）、CPP鍍鋁膜（VMCPP）、BOPP鍍鋁膜（VMBOPP）等，這些鍍鋁膜可單獨用作包裝材料，也可與其他薄膜材料複合形成鍍鋁複合膜充當產品的外包裝。對於鍍鋁類薄膜而言，由於鍍鋁層的存在使得薄膜的阻氣性、阻濕性、遮光性、保香性等性能均得到較大的提高，同時材料具有金屬光澤，外觀鮮亮，可以很好的美化所包裝的產品，且包裝的成本較低廉，鑒於鍍鋁類薄膜的這些優點，已經有越來越多的產品采用其作為包裝材料，如咖啡、奶粉、薯片、榨菜、顆粒或粉末狀藥品、茶葉、糖果等等。

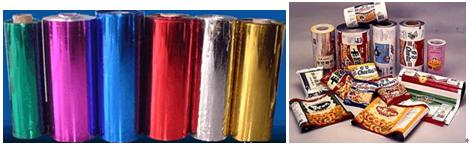

圖1　鍍鋁類薄膜

　　鍍鋁類薄膜的阻隔性與鍍鋁層的致密程度、鍍鋁層的厚度、鍍鋁工藝等因素有關。部分鍍鋁類薄膜處於高濕度的環境時阻隔性會降低，這很可能是因為高濕度的環境會破壞鍍鋁層的結構，對鍍鋁層產生不可逆轉的破壞，進而嚴重　影響薄膜整體的阻隔性能。

2、參考標準

　　目前，國內有關軟塑包裝水蒸氣透過率的測試方法有稱重法(杯式法)、電解法、濕度法與紅外法傳感器，可參考的方法標準分別為GB 1037-1988《塑料薄膜和片材透水蒸氣性試驗方法杯式法》、GB/T 16928-1997《包裝材料試驗方法透濕率》、GB/T 21529-2008《塑料薄膜和薄片水蒸氣透過率的測定——電解傳感器法》、GB/T30412-2013《塑料薄膜和薄片水蒸氣透過率的測定濕度傳感器法》、GB/T 26253-2010《塑料薄膜和薄片水蒸氣透過率的測定紅外檢測器法》。本文參考的標準為GB/T 21529-2008，即電解傳感器法。

3、試驗樣品

　　某包材廠生產的鍍鋁膜。

4、試驗設備

　　本文以濟南MD传媒视频機電技術有限公司自主研發生產的C330H水蒸氣透過率測試係統分別測試了試樣不同測試麵朝向高濕側所對應的水蒸氣透過率。

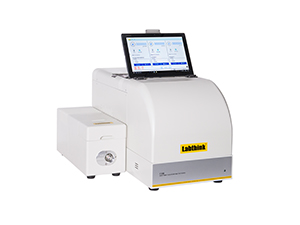

圖2　C330H水蒸氣透過率測試係統

4.1 設備原理

　　本設備采用電解傳感器法測試原理研發。試驗時，將預先處理好的試樣夾緊於測試腔之間，具有穩定相對濕度的氮氣在薄膜的一側流動，幹燥氮氣在薄膜的另一側流動；由於濕度差的存在，水蒸氣會從高濕側穿過薄膜擴散到低濕側；在低濕側，透過的水蒸氣被流動的幹燥氮氣攜帶至電解水分傳感器，不同的水蒸氣濃度產生不同的電量，通過分析計算得出濃度數值，進而計算試樣的水蒸氣透過率。對於包裝件而言，幹燥氮氣則在包裝件內流動，包裝件外側處於高濕狀態。

4.2  適用範圍

　　(1) 本設備適用於薄膜類、片材類、紙張、紙板及其複合材料類、容器類等包裝件的水蒸氣透過率的測試。其中薄膜類包括各種塑料薄膜、塑料複合膜、紙塑複合膜、共擠膜、鍍鋁膜、鋁箔、鋁箔複合膜、玻纖鋁箔紙複合膜等；片材類包括各種工程塑料、橡膠、建材等片狀材料，如PP片材、PVC片材、PVDC片材等；紙張、紙板及其複合材料類包括紙張、紙板等，如煙包鍍鋁紙、紙鋁塑複合片材等；容器類包括塑料、橡膠、紙、紙塑複合、玻璃、金屬等材料做成的瓶、袋、罐、盒、桶的水蒸氣透過率測試，如可樂瓶、花生油桶、真空包裝袋、金屬包裝袋、金屬三片罐、塑料化妝品軟管包裝、牙膏軟管包裝、果凍杯等。

　　除此之外，通過特殊的配置，該設備還可用於醫藥泡罩、藥品塑料瓶、方便麵碗、紙杯、紙碗、汽車油箱、電池塑料外殼等特殊包裝件水蒸氣透過率的測試。

　　(2) 本設備符合ISO 15106-3、ASTM F3299、GB/T21529、YBB 00092003-2015等多項國家和國際標準。

4.3 設備參數

l  測試範圍：薄膜測試0.005～50g/(m²·day)(標準)，容器包裝件測試0.000025～0.25g/(pkg·day)。

l 試樣數量：3件（數據各自獨立）

l  分辨率：0.001g/(m²·day)。

l  試驗溫度範圍：10～55℃，控溫精度±0.2℃；試驗濕度範圍：5%RH～90%RH，100%RH，控溫精度±1%RH。

l  采用Labthink自主研製的新型電解法水分分析傳感器，具有優異的精準性、重複性和壽命。

l  先進熱力學和流體力學分析設計的三腔一體測試集成塊結構，同時支持三個相同或不同試樣的同步測試。

l  搭載高性能處理器和Windows10操作係統，通用各種軟件和設備。

l  支持Lystem^TM實驗室數據共享係統，統一管理試驗結果和試驗報告。

5、試驗過程

(1) 用裁樣器從鍍鋁膜樣品表麵裁取試樣6片。

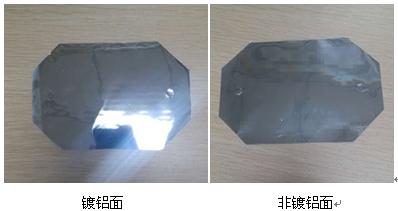

圖3　裁取的鍍鋁膜樣品

(2) 取其中任意3片試樣，鍍鋁層朝向高濕側，分別裝夾在設備的3個測試腔上。

(3) 設置試樣厚度、試驗溫度、試驗濕度等參數信息。

(4) 調節氮氣的壓力，使測試腔內的濕度達到設定值，並通過調節氮氣流量旋鈕，使上、下腔內的氮氣流量達到標準規定值。

(5) 點擊“開始試驗”選項，試驗開始。儀器自動計算並顯示試驗結果。

(6) 將剩餘3片試樣的非鍍鋁麵朝向高濕側，裝夾在設備中。重複(3) ~ (5)步驟，測試水蒸氣透過率。

6、試驗結果

　　鍍鋁麵朝向高濕側時，3片試樣的水蒸氣透過率分別為1.431 g/(m²·24h)、1.395g/(m²·24h)、1.517 g/(m²·24h)，3片非鍍鋁麵朝向高濕側試樣的水蒸氣透過率分別為0.667 g/(m²·24h)、0.654g/(m²·24h)、0.670 g/(m²·24h)。

7、結論

　　有些鍍鋁膜產品的不同表麵朝向高濕度一側所測得的水蒸氣透過率會存在差距，這種現象的發生主要與高濕環境會對致密性較差的鍍鋁層產生不利影響有關，故應根據所包裝產品的特性及流通環境的濕度等情況，加強對鍍鋁類薄膜阻濕性的檢測，並在設計包材結構、選用包材時應引起足夠的重視。C330H水蒸氣透過率測試係統是一款專業用於測試試樣阻濕性的檢測設備，設備的操作簡單、測試精度高、重複性好。LabthinkMD传媒视频在為您提供高端、精準的包裝檢測設備的同時，還可為您提高貼心、高效的包裝檢測服務，涉及的檢測設備與服務涵蓋了包材的阻隔性、柔韌性、抗衝擊性能、抗穿刺性能、熱封性能、密封性能、溶劑殘留、蒸發殘渣等，了解相關的設備信息和服務內容，您可登陸濟南MD传媒视频公司網站查看或直接致電谘詢。愈了解，愈信任！濟南MD传媒视频機電技術有限公司願借此與行業中的企事業單位增進技術交流與合作。
