藥品包裝用鍍鋁複合膜（mó）剝（bāo）離強度的檢測方法介紹

1、意義（yì）

　　複合膜材料是（shì）通過幹式複合、擠出複合（hé）等複合工藝將兩層或兩層（céng）以上（shàng）的單層（céng）膜複合在一起，各單層膜（mó）的性（xìng）能互補，使形（xíng）成複合膜的阻隔（gé）性能、物理機械性能等性能均得到較大的改善。各單層膜複合牢度的大小對複合膜的性能具有較大影響，若（ruò）複合牢度（dù）低，易發（fā）生分（fèn）層，不僅影響藥品包裝的外觀，而且會引起單層膜間的互相補強作用減弱，導致複合（hé）膜的阻隔性、物理機械性能降低，另（lìng）外（wài），若包裝的剝離強度低，複（fù）合牢度差，在包裝袋的撕開過程中，很容易出現分層，即包裝袋的撕裂性能不良（liáng），影響藥（yào）品的取食。故加強（qiáng）複合膜材（cái）料複合牢度（dù）的監測意義重（chóng）大。

2、現狀

　　藥品包裝用複合膜材料涵蓋了塑料複合膜、鍍鋁複合膜、鋁塑複（fù）合膜等，這些材料剝（bāo）離強度的測試主要參考標準YBB00132002《藥品包裝用複合膜袋通則》。

3、試驗（yàn）樣品

　　某品牌藥品包裝用（yòng）鍍鋁複合膜（mó）。

圖1　藥包鍍鋁複合膜（mó）、袋

4、檢（jiǎn）測（cè）設備

　　本（běn）文利用濟（jì）南MD传媒视频機電技術有限公司自主研發設（shè）計的XLW(EC)智能電子拉（lā）力試驗機檢測鍍鋁複（fù）合膜樣品的剝離強度。

4.1 試驗原理

　　設備的夾（jiá）具（jù）分為上、下兩個，上夾具可（kě）以按照預設的（de）速度移動，下（xià）夾具保（bǎo）持固定不動。試（shì）驗時將試樣的兩端分別夾持在上、下夾具中，隨著上夾具（jù）的移動，試樣發生拉伸、剝（bāo）離或撕裂（liè）等破壞，試樣發生變化所產生（shēng）的力值與位移變化分別被置於（yú）動夾頭（tóu）上的力值傳感（gǎn）器與位移傳感器監測，並根（gēn）據監測的結果，計算出試樣的拉斷力、變形率、剝離強度等性能。

4.2 適用範圍

(1)本設備專業用於塑料薄膜、複合材料、軟質包裝材料（liào）、塑（sù）料軟管、膠（jiāo）黏劑、膠粘帶、不幹膠（jiāo）、醫（yī）用（yòng）貼（tiē）劑、離型紙、保護膜、組合蓋、金屬箔、隔膜、背板材料、無紡布、橡膠（jiāo）、紙張等產品的拉伸（shēn）、剝離、變（biàn）形、撕裂、熱封、粘合、穿刺力、開啟（qǐ）力、低速解卷力、剝開力等性（xìng）能的測試，如口服液蓋的撕開力、穿刺/拉（lā）拔（bá）力，輸液袋蓋的穿（chuān）刺力，軟膠橡膠瓶塞穿刺/拉拔力等。

(2)本設備滿足多項國（guó）家（jiā）和國際標準，如GB 8808、GB/T1040.1 ~ GB/T1040.4、GB/T 1040.5、GB/T4850、GB/T 12914、YBB00132002、ISO37、ASTM E4、ASTM D882、JISP8113、QB/T 2358、QB/T 1130等。

4.3設備參數

l  設備的測試規格有50 N、500 N兩（liǎng）種，客戶可根據試驗的需要進行選擇。

l  設備的測試精度優於0.5級，有效（xiào）保證測試數據的準確性。

l  設備（bèi）支持拉、壓雙向（xiàng）試驗模式，拉、壓方向均有（yǒu）七種試驗速度可供用戶進行自由設定，分（fèn）別為50 mm/min、100mm/min、150 mm/min、200mm/min、250 mm/min、300mm/min、500 mm/min。

l  本設備（bèi）集成了拉（lā）伸、剝離、撕裂、熱封等（děng）八種（zhǒng）獨立的測試程序，為用戶提供了（le）多種（zhǒng）試（shì）驗項目的選擇。

l  本設備（bèi）采用氣動試樣夾（jiá）持模式，防止試樣打滑，保證測試數據的準確性。

l  限位保護、過載保護以及自動回位等智能配置，保證用戶的操作安全。

l  支持Lystem^TM實驗室數據共享係統，實現試驗數據統一管理。

5、試驗步驟

(1)沿樣品的橫、縱向分別（bié）裁取寬15 mm、長度200mm的試樣條各（gè）5條。

(2)每個試樣條均預（yù）先手（shǒu）動剝開50 mm。

(3)將試樣剝（bāo）開部分的兩端分（fèn）別裝夾在設備的上、下夾具內（nèi），試樣剝開部的縱軸與上、下（xià）夾具（jù）的中心（xīn）線重合。

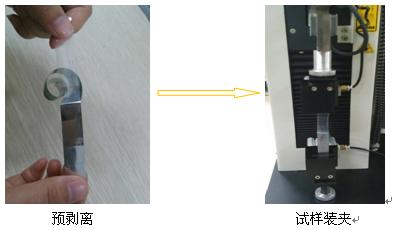

圖3　試樣裝夾過程

(4)設置試驗速度、試樣寬度等參數信息，點擊試驗（yàn）選項，試驗開始。

(5)設備自動檢測試驗過程中的力值變化，並很據檢測到的數據計算、顯示試樣最終的剝離強度值。

6、試驗（yàn）結果

　　本文檢測的藥品包（bāo）裝鍍（dù）鋁（lǚ）複合膜樣品橫向的剝離強度分別為1.06 N/15mm、1.13N/15mm、1.09 N/15mm、1.11N/15mm、1.04 N/15mm，縱向（xiàng）的剝離強度分別為1.21 N/15mm、1.19N/15mm、1.25 N/15mm、1.17N/15mm、1.23 N/15mm。

7、結論

　　從上述試驗過程不難看出（chū），XLW(EC)智能電（diàn）子拉力試驗機（jī）在檢測複合膜的剝離強度方（fāng）麵具有試（shì）驗操作簡單、智能化程度高、檢測結果準確、測試精（jīng）度高等優點。XLW(EC)智能電子拉力試驗（yàn）機（jī）是一款應（yīng）用極廣的檢測設備，除了可用於測試（shì）醫藥包裝複合膜的剝離強度外，還可用（yòng）於包裝袋、輸液（yè）袋蓋、瓶塞等的拉伸性能、穿刺力（lì）、拉拔（bá）力（lì）、開啟力等性能的測試，性價比高。LabthinkMD传媒视频始終致力於為全球客戶提供專（zhuān）業的檢測設備與服務，研（yán）發生（shēng）產（chǎn）的檢測設備幾（jǐ）乎涵蓋了軟塑包裝全方麵的性能檢測，了解相關的檢測設備信息，您可登（dēng）陸濟南（nán）MD传媒视频公司網站查看或直接致電0531-85068566谘詢。LabthinkMD传媒视频期待（dài）與行業中的企事業單位增進技術交流與合作！
