蝴蝶酥塑料複合膜包裝爆破壓力的監控方案

1、意義

　　在成品包裝的運輸、銷售等流通環節中，各包裝袋間易發生相互擠壓或受到其他外力的擠壓作用或易從存放的位置跌落，當包裝袋被擠壓或跌落時，包裝袋內部的氣體便會對包裝袋體或熱封邊產生一定的衝擊力，若包裝袋的抗衝擊性較差，則包裝袋易在袋體或熱封邊處發生破袋。而包裝袋抗內部氣體衝擊作用的強弱可用爆破壓力指標進行表征。

　　蝴蝶酥因其外形像蝴蝶得名，又名“棕櫚樹葉”、“象耳朵”等，口感鬆脆酥香，香甜可口，是一款深受喜愛的糕點類食品。本文通過對蝴蝶酥包裝爆破壓力的測試，驗證其耐受內部氣體衝擊作用的強弱。

2、現狀

　　蝴蝶酥常用的包裝材質主要為塑料複合膜與鍍鋁複合膜兩類。目前，國內關於軟塑包裝爆破壓力試驗還沒有成型的執行標準，測試過程主要參考美國標準ASTM F1140/F1140M-2013《無約束包裝物抗內部加壓損壞的試驗方法》。

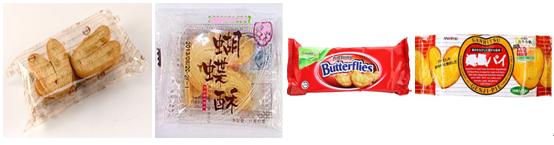

圖1　蝴蝶酥包裝常見包裝形式

3、試驗樣品

　　某品牌蝴蝶酥包裝用塑料複合膜包裝袋。

4、檢測設備

　　本文采用LabthinkMD传媒视频LSSD-01泄漏與密封強度測試儀檢測蝴蝶酥包裝袋樣品的爆破壓力。

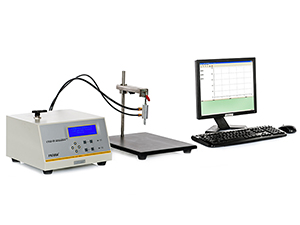

圖2　LSSD-01泄漏與密封強度測試儀

4.1 試驗原理

　　設備是采用正壓法測試原理設計，即試樣內部的氣體壓力大於外部。通過向包裝內部充入一定量的氣體，並實時監測包裝內的壓力變化，直至包裝袋發生破裂，則包裝破裂時測試的壓力值即為包裝的爆破壓力，或向試樣內部充入氣體到指定的壓力，然後將試樣放在水中或用其他方式查看試樣是否漏氣。在包裝內部氣體的衝擊下，包裝整體較薄弱的環節首先發生破裂或發生漏氣，故通過包裝袋發生破裂或漏氣的位置，還可推測出包裝袋性能較薄弱的部位。

4.2 適用範圍

l  適用於對各種熱封、粘接工藝形成的軟包裝件、無菌包裝件等各種熱封邊的封口強度、熱封質量以及整袋的脹破壓力、密封泄漏性能的測定。

l  適用於各種塑料防盜瓶蓋密封性能的量化測試，如可樂瓶蓋、礦泉水瓶蓋、飲料瓶蓋等。

l  適用於各種軟管整體密封性能、耐壓強度、帽體連接強度、脫扣強度、熱封邊封口強度、紮接強度等指標的量化測定，如牙膏管、洗麵奶等各種洗化用品包裝用軟管，各種藥用軟膏管等其他領域物品包裝用軟管。

l  適用於對軟包裝袋所使用材料的抗壓強度、耐破強度等指標，瓶蓋扭力密封指標、瓶蓋連接脫扣強度、材料的應力強度以及整個瓶體的密封性、抗壓性、耐破性等指標進行評估分析。

l  滿足多項國家和國際標準，如ISO 11607-1、ISO11607-2、GB/T 10440、GB18454、GB 19741、GB 17447、ASTMF1140、ASTM F2054、GB/T 17876、BB/T0025、YBB00252005等。

4.3 設備參數

l  設備的測試範圍為0 ~ 600 KPa，通過特殊定製可增加測試範圍至0 ~ 1.6 MPa，滿足不同試樣的試驗要求。

l  膨脹抑製、膨脹非抑製雙重試驗方法，用戶可根據不同的測試目的自由選擇。

l  破裂測試、蠕變測試、蠕變到破裂測試等多種試驗模式滿足用戶不用的測試需求。

l  支持Lystem^TM實驗室數據共享係統，統一管理試驗結果和試驗報告。

5、試驗步驟

(1)將設備的探針小心的插入蝴蝶酥包裝袋樣品的中心位置，並確保插入點附近的密封良好，不會發生漏氣。

(2)開始試驗，調節流量閥控製加壓速度，使氣體緩慢充入樣品內部，樣品發生膨脹直至破裂或漏氣。

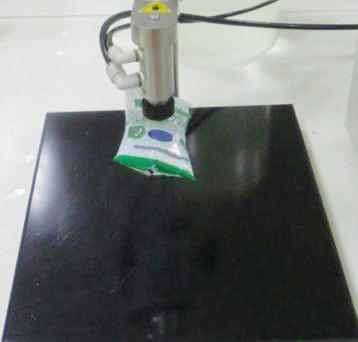

圖3　試驗過程圖

(3)記錄樣品破裂或漏氣時的壓力值，並記錄破裂或漏氣的位置。

6、試驗結果

　　本次試驗共測試了3袋樣品。各樣品的爆破壓力分別為20.5 KPa、31.9KPa、33.4 KPa，且均在樣品的背封邊處發生破裂。

7、結論

　　LSSD-01泄漏與密封強度測試儀專業用於測試軟塑包裝爆破壓力的檢測設備，能夠真實反映包裝袋的耐破強度，且通過測試可以查找到包裝整體的薄弱環節，為後續工藝的改進提供依據。
